目前國內儲氫技術滿足氫燃料電池產業落地，但與日本企業在儲氫罐材料上還存在較大差距。70MPa儲氫罐已在國內部分加氫站試運營， 國內急需攻克的是“70MPa車載儲氫罐技術"。儲氫行業在我國是千億級別市場。技術投入的市場回報值得期待。
如圖1,儲氫技術是氫氣的制備、儲運、加氫站、氫燃料電池安全應用的保障。氫氣的質量能量密度高，約是汽油的 3 倍，但體積能量密度很低，在常溫常壓下，比汽油低 4 個數量級。
氫氣的運輸和儲需要經過壓縮、液化等方法處理。壓縮后的氫氣壓強可達大氣壓的數百倍，容易爆炸，因此高壓氫氣儲運的安全性成為消費者關注焦點。是否掌握核心的儲氫技術是制約我國氫燃料電池產業化的必要條件之一。
圖1 氫燃料電池產業鏈
一、三大儲氫技術各有所長
如表1所示，目前國際儲氫技術主要有三類：高壓氣態儲氫、低溫液態儲氫、儲氫材料儲氫，三種技術各有所長。

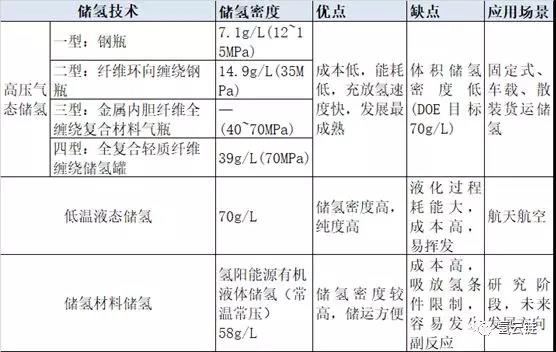

表1 三種儲氫技術
資料來源：玖牛研究院根據公開資料整理
高壓氣態儲氫最實用。由于單純鋼瓶對高壓強和氫脆的承受能力較弱，金屬內膽纖維纏繞復合材料儲氫瓶和塑料內膽纖維纏繞復合材料儲氫瓶相繼被開發出來。
其中后者不僅具有更高的儲氫密度，而且質量更小，抗壓強度更大，適用于車載儲氫系統。
低溫液態儲氫雖然體積儲氫密度大，但是成本高。低溫液態儲氫為了絕熱保持低溫、防止液氫揮發，需要花費較高成本制造復雜儲氫裝置，同時氫氣液化過程需要消耗大量電能（約占總氫能的30%），因此低溫液態儲氫技術目前主要用于對成本不敏感且只需短時間儲氫的航天航空領域。
儲氫材料儲氫存在諸多技術問題。儲氫材料盡管在理論上具有更高的儲氫密度和安全性，但是實際中存在吸放氫條件苛刻、容易發生副反應、成本高等問題，短時間內無法大規模應用，是未來儲氫技術的發展方向。
如表2，國內儲氫企業業務范圍已覆蓋上述三種技術，由于高壓氣態儲氫成本低、技術成熟，雖然體積儲氫密度較低，目前是國內外被廣泛采用的儲氫手段。
表2 國內儲氫企業
二、目前國內外高壓氣態儲氫方法基本一致高壓氣態儲氫是目前加氫站、氫能園區最廣泛采用的方式。
由表3可以看出，國外氫能示范項目大多采用高壓氣態儲氫的方法，這一點國內外沒有差別。如北京的飛馳競力加氫站采用金屬內襯纖維纏繞儲氫罐，儲氫壓強超過40MPa。

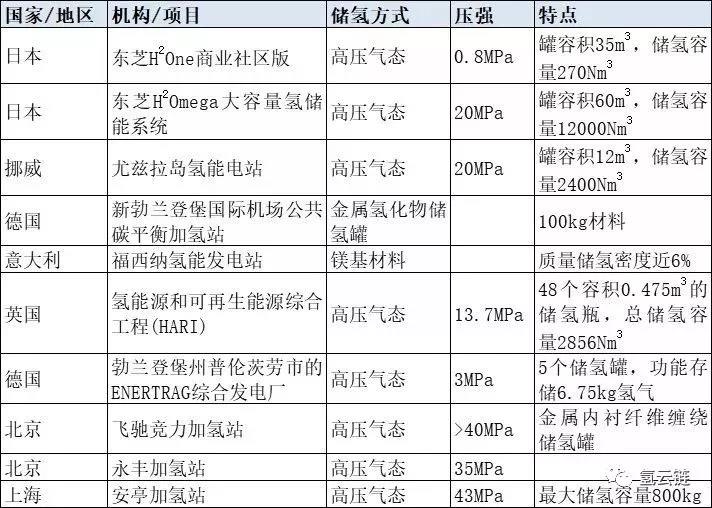

表3 國內外氫能項目/加氫站

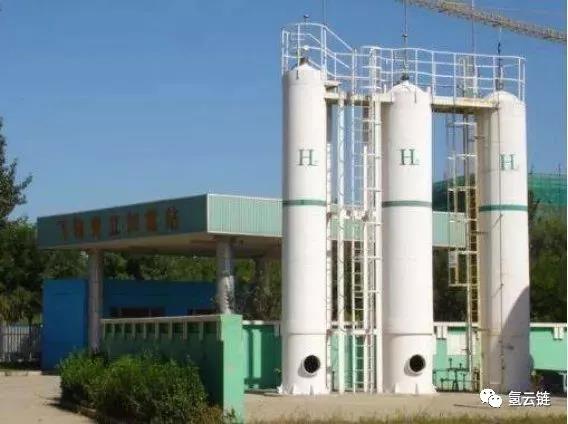

圖2 北京飛馳競力加氫站的金屬內襯纖維纏繞儲氫瓶
三、車載儲氫技術中外差距在于儲氫罐材料
如表5所示，目前國外車載儲氫罐壓強已經達到70MPa，質量?jī)?chǔ)氫密度達到5.7%，相應的氫燃料電池汽車最高續航里程可達600公里；而國內車載儲氫瓶的壓強普遍為35MPa，質量?jī)?chǔ)氫密度在3%左右，相應的續航里程約為400公里，國內外差距可見一斑。

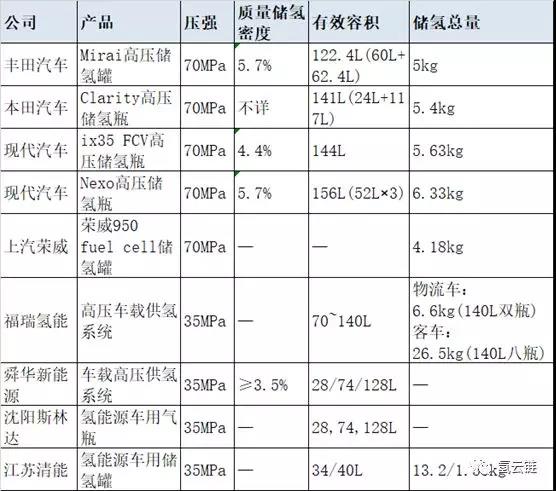

表5 國內外車載儲氫瓶對比
國內外車載儲氫技術中外差距關鍵在于儲氫罐材料。目前國內儲氫瓶多是金屬內膽，技術升級方向是“全復合輕質纖維纏繞儲氫罐”。
如圖3所示，全復合輕質纖維纏繞儲氫罐包括塑料內膽、纖維纏繞層、保護層。塑料內膽具有良好的氣密性、耐腐蝕性、耐高溫、高韌性等特點，同時提供保持儲罐形態和纖維纏繞模具的功能。全復合纖維纏繞瓶的質量約為同儲量鋼瓶的50%，最適合應用在氫燃料電池汽車的車載儲氫系統中。
目前來看，“全復合輕質纖維纏繞儲氫罐”重量更輕、抗沖擊能力更強，是未來氫燃料電池汽車的儲氫技術的方向。
圖3 全復合輕質纖維纏繞儲氫
圖片來源：互聯網公開資料如表4，目前只有日本豐田公司和挪威Hexagon公司的全復合纖維纏繞儲氫瓶進入商業化階段，其他各國還尚未完全進入商業化階段。相比之下，表5顯示，我國企業還處在研發階段。

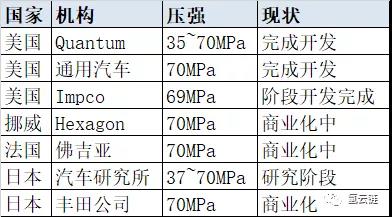

表4 全復合纖維纏繞儲氫瓶研究現狀
四、我國儲氫技術滿足氫燃料電池產業化需求國內在35MPa儲氫罐、加注機等配套設備上已經實現量產，只在耐高壓閥門等少數零部件上依賴進口。
如圖4所示，加氫站設備成本約占加氫站總成本的70%。可以推測，隨著加氫站建設規模擴大，加氫站所需設備、零部件的成本將因?yàn)橐?guī)模效應大大降低，從而使加氫站的建設成本大幅度減小。圖4 加氫站成本構成
根據國際經驗，35MPa儲氫罐的氫燃料電池汽車?yán)m(xù)航里程基本能夠滿足日常出行需求。70MPa儲氫罐雖然安全性和輕便性更好，雖然目前碳纖維等原材料價格昂貴、罐體結構復雜、制作技術難度高。
隨著國內燃料電池汽車大規模量產，70MPa輕質車載儲氫罐的成本也會隨之降低。”70MPa儲氫罐已在國內部分加氫站試運營， 國內急需攻克的是“70MPa車載儲氫罐技術”。
好消息是，大連的上市公司中集安瑞科（03899）與同濟大學合作，已經掌握70MPa加氫站儲氫罐量產技術；另一家上市公司福瑞特裝（300228）與美國普拉格能源（PLUG）合作，預計2018年底推出國內首個70MPa輕質車載儲氫罐量產產品原型，這將縮短國內外儲氫技術的差距，促進我國氫燃料電池產業發展。儲氫行業在我國是千億級別市場。技術投入的市場回報值得期待。
