前途無限的綠色公共交通工具——燃料電池大巴系統解讀
來源：燃料電池百科 2020-04-20
2018年，豐田在日本國內首次獲得燃料電池巴士“SORA”的車型認證。另外，豐田預計在2020年東京奧運會舉行之前，為東京市區引入100輛燃料電池巴士“SORA”。這些消息將大家的目光逐漸聚集到燃料電池大巴上。對比乘用車各項相對嚴苛要求，大巴似乎更容易制造，更適合配置目前體積較為龐大的燃料電池動力系統。而且動力電池在此種日常較為重型的交通工具上，貌似比燃料電池的優勢多不到哪里去。那么燃料電池巴士的系統究竟長啥樣呢？
首先做大巴的系統我覺得可以分為：以乘用車系統為基礎的大巴系統和原生大巴系統。前者主要指豐田、現代等一些有燃料電池乘用車研發經歷的廠商開發出來的，電堆主要沿用乘用車上用過的金屬板電堆；后者則主要指一些專業大巴廠商，電堆主要采用石墨電堆，其中許多廠商都是和巴拉德合作。
乘用車系統為基礎的大巴系統

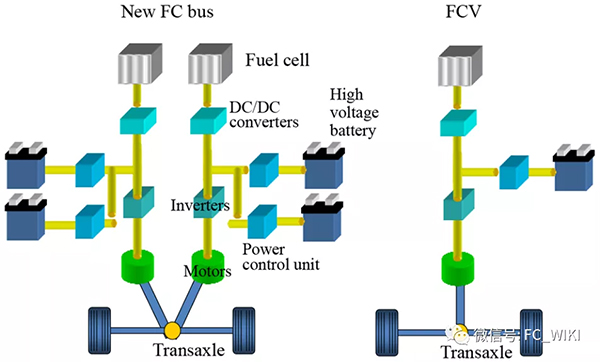

豐田在其一篇研究論文里介紹了其燃料電池巴士Sora，文中介紹了Sora的系統架構（如下圖，左側為大巴，右側為乘用車）。結合下面的參數表，熟悉豐田Mirai的同學可以發現，其大巴系統基本上就是兩個Mirai乘用車系統的疊加，兩個子系統獨立運行，各自驅動電機，電機通過齒輪機械帶動車輪。從現代的車輛原理圖中可以看到，該燃料電池系統也包含兩個100kW的電堆，且儲氫罐外形與乘用車幾乎一樣，猜測應該也是沿用其燃料電池乘用車的系統。這樣設計的好處就是，像豐田、現代這種已經在燃料電池乘用車有豐富經驗的廠商，可以輕松將多套子燃料電池系統集成至大巴中，且儲氫系統可沿用乘用車上開發的系統，無需投入過多的金錢和時間去重新開發。
接下來我們來一起看看豐田和現代的大巴系統布置和其實物圖：

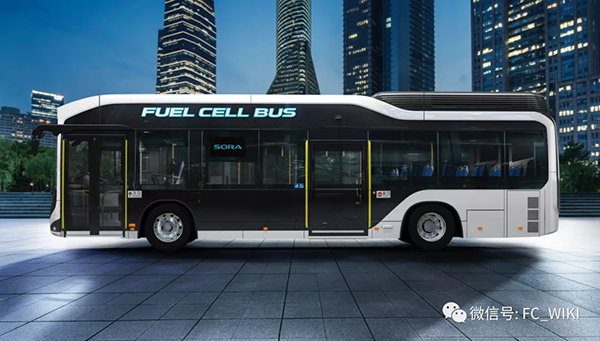

豐田Sora

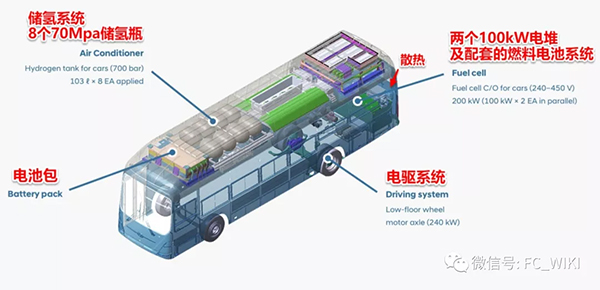

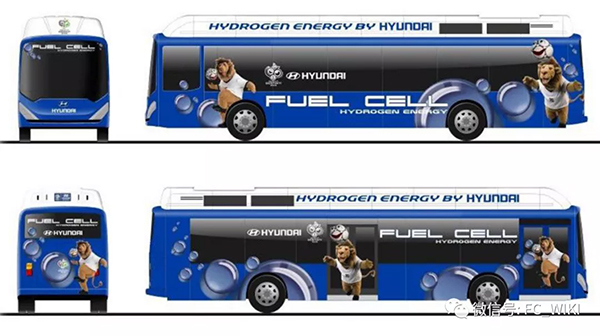

現代燃料電池大巴
可以看到，豐田和現代的布置思路幾乎是一模一樣，略有區別：
豐田：
儲氫瓶——車頭頂
燃料電池系統——車尾艙
電池包——車尾頂
空調系統——車中部
燃料電池系統散熱器——車尾向兩側散熱
現代：
儲氫瓶——車頂前部
燃料電池系統——車尾艙
電池包——車頭頂
空調系統——車中部
燃料電池系統散熱器——車尾向后散熱
兩個系統設計看起來各有千秋，個人認為豐田的布置更優。畢竟現代將大部分的系統零部件均集成在了頂部，導致其實物圖頂部有個扎眼的碩大蓋子（當然也可能鍋在設計師身上 ）。對比豐田比較優美自然、與目前常見大巴差不多的外觀設計，現代的車看起來實在有些簡單粗暴了，對普及其燃料電池大巴可能會有消極影響。
原生大巴系統
自己開發大巴系統的廠商通常一開始不會像豐田現代那樣去合并多個系統，而是像上圖一樣去通過一個燃料電池系統去驅動整輛車。
另外，由于大巴公司一般儲氫系統設計伊始就是面對大巴這種長條，空間較充足的對象，其儲氫瓶的設計會與本田、現代等公司有較大區別，會更多地使用長條形狀的儲氫瓶設計，總氫罐數量更少，系統更簡單，儲氫空間利用率更高。
這些特點在下面的幾個設計圖中體現的比較明顯：

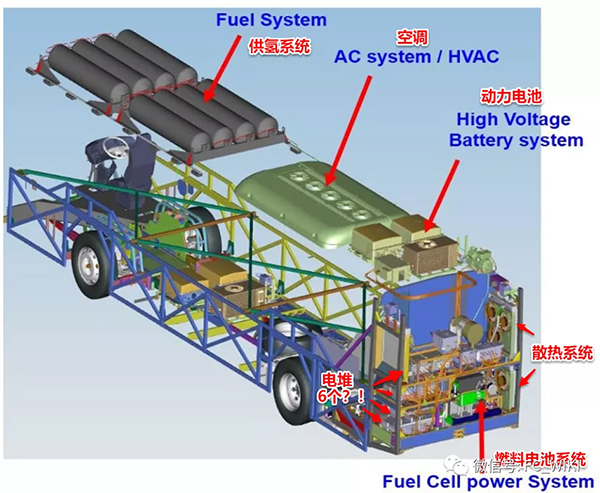

如上圖為塔塔集團的燃料電池大巴（對沒錯！三哥的燃料電池大巴?。?。部分原生的大巴系統比較簡陋，這個車的車尾艙內系統設計凸顯了這個缺點，可以看到在尾倉里6個電堆擺放在一個貨架一樣的結構上。?。ú焕⑹?。。）整個尾倉內的設計更像直接將臺架搬進了大巴。。。
當然還有些大巴公司也設計出了一些看起來比較棒的原生大巴系統，比如下面這家公司：

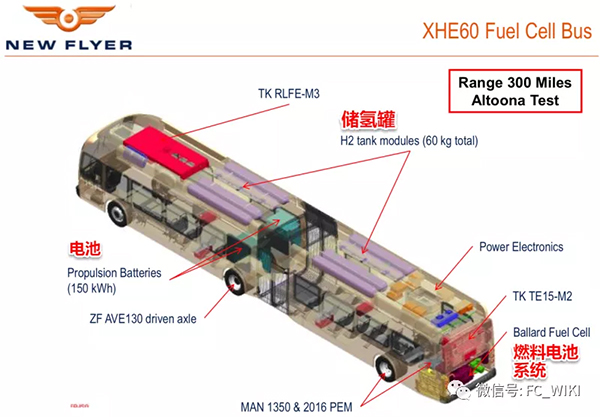

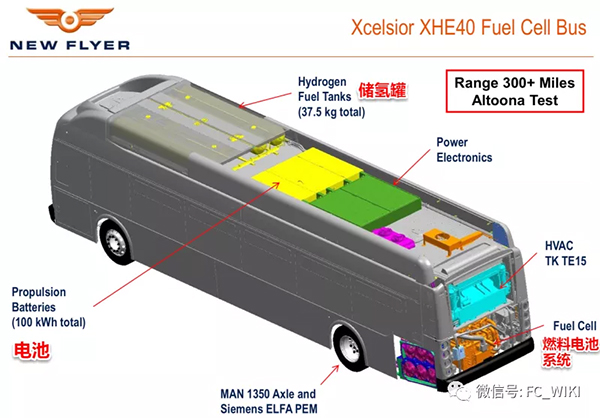

New Flyer
該公司的燃料電池系統基于巴拉德電堆進行設計，電堆系統本身的體積比豐田現代大，但是因為只有一套系統，尾部空間占用率看起來相似。在該公司提出的長巴士設計中，其儲氫罐充分利用了頂部的空間與長度，對比短巴士，輕松增加了一倍的氫氣容量。
小結
通過對比燃料電池大巴的設計，可以發現：
1.有燃料電池乘用車開發經驗的廠商，更傾向于集成已有的乘用車燃料電池系統到燃料電池大巴系統中。在這種大巴系統內，至少兩個子燃料電池系統獨立工作。而原生大巴系統，更傾向于只使用一個燃料電池系統驅動整輛大巴。
2.原生燃料電池大巴系統喜歡使用長條形儲氫瓶，同樣車長的條件下，儲氫罐數量更少，儲氫系統更簡單，儲氫空間利用率更高。乘用車為基礎的燃料電池大巴系統，由于沿用，會使用非常多的小儲氫瓶來組成儲氫系統，儲氫空間利用率較低。
