煤化工企業轉型氫能的路線探討
來源：氫云鏈 2021-03-01
煤化工產業目前面臨環保、碳減排、生存壓力，亟待轉型升級。煤制天然氣工廠可以在不影響主產品的基礎上，調整部分工藝路線提純氫氣，為煤化工企業新增一個高價值副產品，但氫氣如何跨越地域運輸尚無報道。綜述了氣氫液化、儲氫材料儲氫、長輸管道摻氫3種技術路線的可行性和有利條件，借助氫能產業蓬勃發展之勢，實現煤化工產業的轉型升級。
作為煤炭大國，我國煤炭資源豐富易得，基于我國現有的能源結構，在未來很長一段時間內，煤炭仍將是我國的主體能源，在保障我國能源供應安全中占據重要位置。現代煤化工產品種類繁多，多種技術路線并存，有煤制氣、煤制油、煤制化工品等。
當前煤化工項目投資大，
在工業化制氫路線中，煤制氫優勢明顯：（1）原料易獲得，我國煤炭資源豐富且易得；（2）制氫成本低，規模化煤制氫成本在0.8 元/m3左右，而天然氣制氫成本達2元/m3；（3）技術成熟，煤制氫的技術可追溯到上世紀八九十年代。總體看，煤基氫能路線是最經濟、最實用的一種途徑。
氫能具有清潔、高效、可持續發展等特點，是實現電力、液體燃料、熱力等各種能源品種之間轉化的媒介，是未來實現跨能源網絡協同優化的唯一途徑。氫氣（H2）是二次能源，需要從一次能源轉化制取，相比電解水、天然氣等現有制氫方式，我國以煤為主的資源稟賦為煤制氫發展奠定了基礎，也為煤化工企業的轉型提供新的發展方向。
目前還沒有針對煤化工企業具體工藝路線調整的文獻。鑒于未來氫能可能大規模應用，煤化工企業可以在不改變主產品的基礎上，調整工藝路線、延伸產業鏈等，找出與氫能的契合點，增強抵抗風險能力。本文以煤制天然氣項目為例，探討了企業新增煤制純氫技術路線的可行性，希望給企業轉型發展提供參考。
1 氫氣的制取

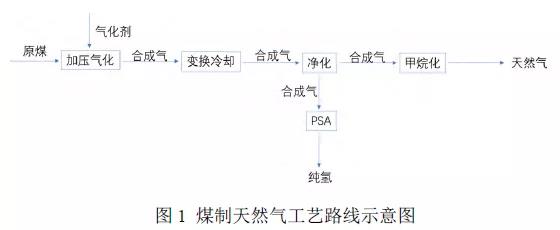

以煤制天然氣為例，煤主要通過煤加壓氣化、變換冷卻、合成氣凈化、甲烷化合成最終生成天然氣，詳見圖1。

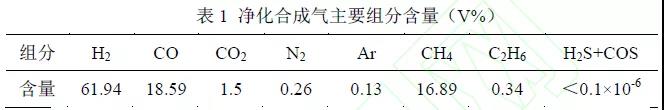

基于現有工藝，在主產品天然氣的基礎上，可以引出部分凈化后的合成氣，其主要組分含量見表1。新增PSA 裝置可以提純附加值更高的氫氣。
從表1可以看出，凈化合成氣中H2含量高、硫含量低，基本不含苯、粉塵等雜質，利于下游PSA 提純裝置的運行，且提純后的CH4可以直接并入天然氣外輸管道，純氫外輸?shù)侥繕?biāo)市場。
2 氫能的運儲
氫能一般需要跨地域運輸。煤制天然氣項目一般位于西北地區，通過西氣東輸管道輸送到東部下游用戶。如果直接通過長管拖車運輸氣氫，運輸成本高，項目不具有競爭優勢，需要將氣氫進一步處理，使得最終產品具備成本優勢。下面選取3種技術路線進行探討。
2.1 液氫路線
氫液化是通過預冷和膨脹節流等工藝，把氣氫降溫到20.37K變成液氫。液氫具有兩大優勢：① 液氫的單車運氫能力是氣氫的10倍以上，不僅運輸效率大幅提高，而且隨著運輸距離的增加，液氫的成本優勢遠大于氣氫；② 通過液化可以對氫氣進行提純；在20.37K低溫下，除了少數稀有氣體之外的所有氣體雜質都會凝固分離，因此可以獲得純度≥5N（99.999%）的高純氫和6N（99.9999%）及以上的超純氫，5N和6N氫具有廣泛應用前景，我國消耗量約20萬t/a，目前大量用于大規模集成電路芯片、平板顯示器、半導體器件、冶金等行業，而且高純、超純氫的市場價格遠高于普通純氫，液氫的附加值遠高于氣氫。
基于以上液氫優勢，企業可以在廠區內增加氫液化裝置生產附加值更高的液氫產品。煤制天然氣工廠生產液氫相比單獨建液氫工廠具有以下優勢：煤制天然氣工廠占地較大，一般會為后期規模擴大留有空地，因此新增液氫裝置不需要額外征地，可以節省土地費用；充分利用工廠現有的公用工程如儀表空氣、氮?dú)狻⒚擕}水等；氫液化工藝需要液氮進行預冷，工廠建有空分裝置，產出的液氮完全可以滿足液氫單元的使用；液氫項目液化的耗電量比較大，規模化（5t/d 以上）的液氫項目，液化能耗在13kWh/kg（氫）左右，工廠建有自備電廠，液化可以使用廠用電，用電成本低。以上優勢可以明顯降低液氫的生產成本，煤制天然氣工廠生產的液氫更具有競爭力。
一般液氫可用公路罐車運輸，大的需求量可以采用更加快速、經濟的深冷鐵路槽車或者海運進行運輸；目前日本國內的液氫路線之一是在澳大利亞利用褐煤氣化制氫、氫氣提純、氫液化、液氫海運到日本港口，此方案正在試行中。類比國內，我國西部產的液氫除公路、鐵路運輸之外，還可以選擇通過長江水道運輸?shù)綎|部。我國也在鼓勵高校和企業開展液氫領域技術、產業化的示范應用，加快民用液氫市場的發展，未來液氫將在我國氫能產業鏈中扮演重要角色。
2.2 儲氫材料儲氫路線
儲氫材料選取液態儲氫和固態儲氫，分別是有機液體儲氫、氫化鎂儲氫2種路線。
2.2.1 液態儲氫
有機液體儲氫技術以甲基環己烷為代表，具有儲氫量大、儲運安全方便、便于利用現有石化基礎設施和運輸設備等優點。甲基環己烷儲放氫過程為：甲苯加氫生成甲基環己烷，甲基環己烷脫氫生成甲苯并釋放出氫氣。目前甲基環己烷儲氫技術中加氫工藝成熟，國內有多種工藝路線已實現工業化，難點在于脫氫工藝高效催化劑的研制。日本千代田化工在此領域研究進展較快，開發的SPERA工藝流程，甲苯選擇性超過99.9%，脫氫轉化率超過95%，催化劑壽命超過1萬h。日本已使用該工藝在文萊建設商業化示范裝置，并已將4.7t的氫氣運往日本，預計2020年總共將向日本提供210t氫氣。日本甲基環己烷儲氫技術研發進展及示范項目的運行，證明該儲氫技術的可行性，有望成為未來氫儲運技術的選擇路徑之一。
煤制天然氣工廠除主產品天然氣外，還生產有副產品焦油、中油、石腦油，目前副產品只能作為廉價的化工原料外銷給其他化工廠，附加值低。這3種副產品均含有較高的芳烴組分，其中石腦油中芳烴含量高達85%以上，加氫后可得到較優質的芳烴原料，從而為甲基環己烷儲氫工藝提供廉價的儲氫介質，儲氫物質可以利用現有鐵路運輸系統運輸。
2.2.2 固態儲氫
固態儲氫技術中，鎂儲氫具有儲氫量高、安全、環保等優勢，被認為是最具發展?jié)摿Φ膬?chǔ)氫材料。固態儲氫工藝流程：鎂在高溫下氣化為鎂蒸氣、與氫氣進行反應合成氫化鎂、氫化鎂分解釋放出氫氣。氫化鎂通過2種途徑轉化為氫氣：其一氫化鎂熱分解為鎂和氫氣；其二氫化鎂水解生成氫氧化鎂并釋放出雙倍的氫氣。
氫化鎂除用于燃料電池外，可進一步提高品質用于附加值更高的化妝品及醫藥行業市場，據了解國內出口到日本的高純度粉狀氫化鎂售價2500元/kg。制備鎂粉的氣化溫度要在600℃以上，能耗約10kWh/kg（Mg H2），生產成本主要是在能耗和氫氣源。煤制天然氣工廠一般位于西北地區，
2.3 長輸管道摻氫路線
管道輸氫是具有發展?jié)摿Φ牡统杀具\(yùn)氫方式，但輸氫管道由于氫脆現象需選用含
3 結論
國內氫能產業進入快速發展期，氫能也成為傳統能源產業向清潔能源變革的重要途徑。煤化工企業應深入研究分析氫能全產業鏈，結合企業特點、現有工藝流程、地域、政策等因素找出與氫能的契合點，尋求效益最大化。煤化工與氫能產業深度融合，推動煤化工行業的技術創新向更高質量邁進，實現資源共享、優勢互補，推動傳統能源實現更深層次、更清潔化利用的轉變。
