深度|跳動的動力：作為燃料電池心臟的鉑
來源：原創 2023-05-26
作為燃料電池的催化劑，貴金屬鉑的作用一直無法被替代。
去年11月以來，國際黃金價格一路狂飆，并于今年5月初創出兩年半新高，價格一度沖上2085.4美元/盎司。隨著黃金價格的攀升，鉑金的價格也穩中有升。作為燃料電池的重要催化劑，價格高企的鉑金將如何影響氫能及燃料電池產業的發展？
作為氫燃料電池的核心部位，電堆催化劑的作用是促進氧化劑和氫氣的反應，使電子離開氫原子，將氣體轉化為電能，從而提供燃料電池的核心能量。
目前尚未有其他材料可用于替代鉑催化劑。由于鉑屬于貴金屬材料，價格昂貴，因此，雖然有不少學者試圖通過鉑基合金甚至是非鉑基催化劑的方式來降低催化劑中的鉑含量，以降低燃料電池成本，但目前均處于研發階段，距離實際落地還有很長的一段路要走。鉑是當前唯一具備規模化生產能力的 PEMFC 催化劑材料。
上海交通大學機械與動力工程學院燃料電池研究所所長、致遠學院常務副院長章俊良表示，燃料電池目前最大的一個問題是它的成本過高，對于整個電堆來說，催化劑加膜電極占到成本的70%以上，這是目前成本難以下降的最大原因。
氫燃料電池成本結構中，占比最高的電堆占其系統成本的65%；而催化劑占電堆成本的約36%，主要是因為鉑金屬作為催化劑，其產量低、需求大、成本高昂。
當前全球現有燃料電池鉑用量大約在0.3-0.5g/KW左右，海外部分第一梯隊車企的氫燃料電池汽車鉑用量可降至0.17g/kW左右（對應約20g/輛），但單車用量仍明顯高于傳統燃油車（汽油車約4g/輛，柴油車約5-10g/輛）。鉑資源的匱乏和高成本制約了燃料電池大規模商業化，超低鉑、無鉑催化劑是未來研發方向。
稀有金屬鉑
鉑是地殼中最稀少的元素之一 。世界上鉑資源最豐富的國家是南非，其次是俄羅斯、加拿大和美國。我國鉑產地主要在云南，但我國礦山鉑產量較低。2016-2018年我國礦山鉑年產量預計在3t左右。根據中國礦產資源報告( 2007-2018)統計數據，2008 -2012年，雖然我國鉑族金屬查明資源儲量逐年增長，由2008年的324.1 t增長至2017年的365.3 t。 但是我國鉑產量仍然是處于一個較低的生產水平，若想滿足日常生產，還是需要依靠海外進口。
根據官方資料顯示，2018年全球鉑需求量最大的國家為中國，而中國、歐盟、日本、美國都是鉑金屬凈進口大國。2014-2018年，全球鉑金屬需求基本穩定，約為250 t左右。據《我國鉑族金屬產業現狀及戰略儲備研究》一文介紹，2020 年中國鉑族金屬中鉑對外依存度高達90%，鈀和銠也分別達到了70%和80%。
公開資料顯示，全球鉑金儲量為1.4萬噸，應用于珠寶、汽車、投資、工業等領域。鉑是我國亟需且緊缺的礦種之一，除機動車催化劑用途外，貴金屬催化劑作為優化化學反應速度的新材料亦廣泛應用于石油、礦產、化學、醫藥、環保等工業領域；如化工領域中85%以上的化學反應需要依靠催化劑進行，在煉油及石化領域中貴金屬催化劑亦因其催化活性及選擇性而成為必不可少的生產要素。美國、歐盟、澳大利亞等發達國家都將其作為戰略性礦產。2018年以來，日本、韓國、歐盟、美國和我國大力發展氫能源汽車產業，氫能源汽車燃料電池對鉑的需求量將不斷增大，開展對全球及中國鉑金屬資源現狀的總結與需求趨勢的研究，對我國新形勢下礦產資源安全有著重要意義。
據中信證券研究部氫能組預測，2030年全球綠氫需求或達 6120萬噸，對應電解槽需求量 841.5GW，屆時將會隨之產生20噸鉑族金屬需求；而隨著氫能產業的發展，全球燃料電池車滲透率不斷提高，預計2025/2030/2050 年全球燃料電動車有望帶來 1.60/3.97/25.56 噸鉑金需求。國家發展改革委、國家能源局發布《氫能產業發展中長期規劃（2021-2035年）》，未來氫能源產業發展廣闊，如此看來，鉑族金屬遠期需求空間將持續上漲。
根據莊信萬豐（Johnson Matthey）的測算，早期每輛氫燃料電池汽車的鉑含量為30-80克，鉑消耗量為傳統柴油車的3-8倍；近年來，隨著技術進步，單車鉑含量有所下降，目前海外最新的研究能夠?qū)K用量降至0.06g/kW（約7.06g/輛），國內技術水平則為0.3g/kW，而豐田等第一梯隊車企的商業化車型用量大約為0.17g/kW（約20g/輛）。雖然用量極少，但這種貴金屬在氫燃料電池系統中的表現確實著實是眼下效率最高，暫時是不可替代的。
因為相關技術的壁壘頗高，催化劑作為上游擁有較大的話語權，進一步推升了下游成本，限制了我國氫能源燃料電池的發展。我國需要自主研發的氫燃料電池相關的催化劑專利，才能從源頭上解決氫能源的第一道關。
目前氫燃料電池的催化劑主要分為三個大類：鉑(Pt)催化劑，低鉑催化劑和非鉑催化劑。其中低鉑催化劑分為核殼類催化劑與納米結構催化劑，非鉑催化劑分為鈀基催化劑、非貴金屬催化劑與非金屬催化劑。鉑碳催化劑是將鉑負載到活性炭上的一種載體催化劑，主要用于燃料電池的氫氣氧化、甲醇氧化、甲酸氧化以及氧氣的還原等化學反應，屬于十分常見的貴金屬催化劑。鉑金催化劑可以促進氫氣和氧氣的反應，不產生任何有害物質，提高氫燃料電池的效率和壽命。
鉑作為燃料電池“心臟”能降低電極反應的活化能，提高反應速率，使燃科電池商業化成為可能，被稱為燃料電池“心臟”。目前鉑系催化劑的電流密度、催化活性和穩定性突出，是燃料電池主流催化劑。鉑族金屬被納入多國戰略金屬，廣泛應用于汽車催化劑、氫能、工業催化、醫療等領域。未來受益于汽車排放政策收緊、氫能市場放量、高性能玻纖產能擴張，鉑族金屬需求預期放量。但我國由于鉑族金屬行業起步較晚，且鉑礦主要產地在南非，我國主要依靠海外進口，因此國外龍頭企業市場占有率較高。
目前由于海外企業在鉑催化劑的研發和產業化上領先，因此海外可實現鉑催化劑大規模生產的企業較多，海外燃料電池催化劑主要由莊信萬豐、巴斯夫等海外企業掌控，而國內布局燃料電池催化劑的企業相對稀缺，主要有貴研鉑業、喜馬拉雅光電科技公司、中科科創等，但僅喜馬拉雅、上海交通大學和大連化物所等實現了小規模化生產，在鉑載量、質量比活性等方面與海外企業相比仍有較大的差距。此外，上市公司貴研鉑業在燃料電池催化劑方面也早有布局。
鉑業巨頭
國內主流企業主要有貴研鉑業、喜馬拉雅光電科技公司、中科科創等，但僅喜馬拉雅、上海交通大學和大連化物所等實現了小規模化生產，在鉑載量、質量比活性等方面與海外企業相比仍有較大的差距。

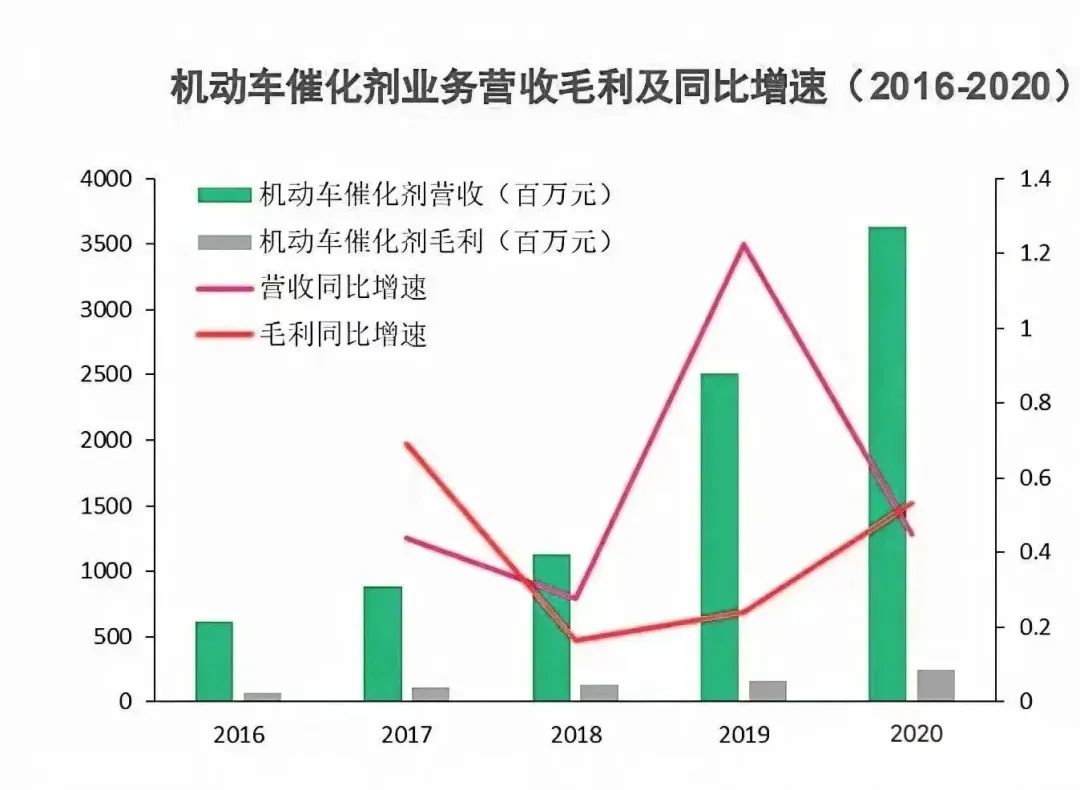

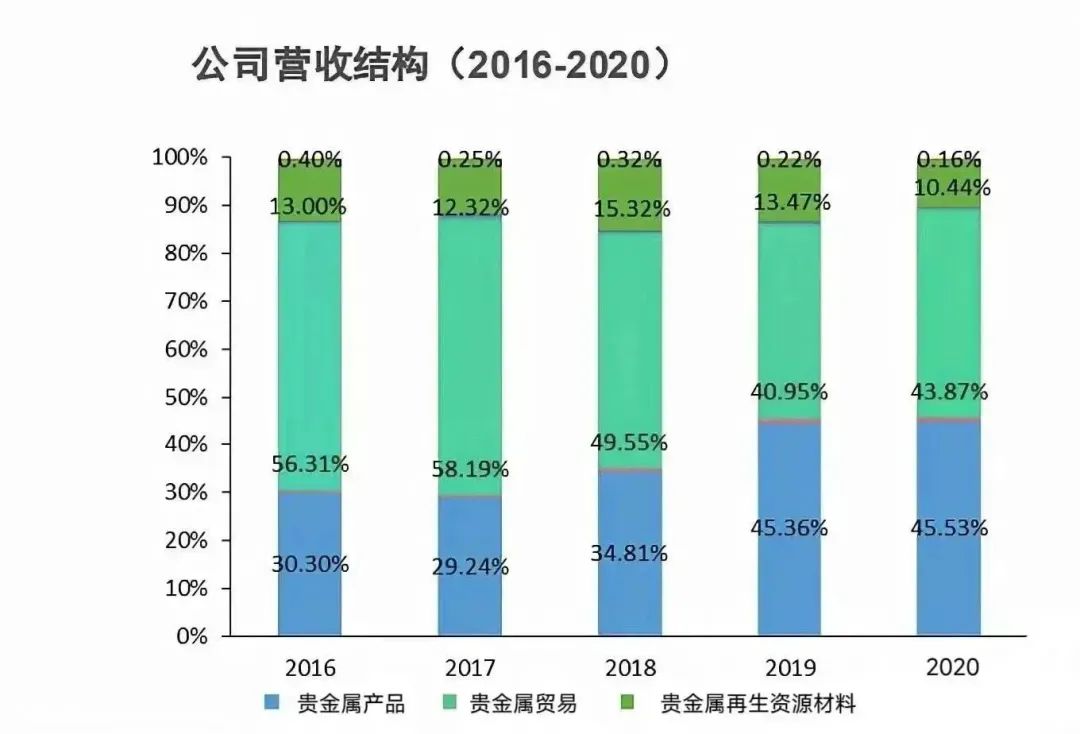

貴研鉑業是國際五大知名貴金屬公司之一，在燃料電池催化劑領域布局較早， 作為貴金屬新材料龍頭，貴研鉑業已建立較為完整的貴金屬產業鏈體系，是國內目前唯一在貴金屬材料領域擁有系列核心技術和完整創新體系、集產學研為一體的上市公司。在氫燃料電池催化劑方面，貴研鉑業表示目前涉及的主要還是燃料電池用鉑碳催化劑的研發，但尚處于實驗室驗證階段，尚無商品化的產品。
喜馬拉雅光電科技公司集研發、生產、銷售氫燃料電池及其核心部件等環保節能產品為一體。在燃料電池領域擁有自主知識產權近百余項，其中發明專利占比50%以上，擁有自主職時產權的Pt催化劑、膜電極、電堆及車用動力系統，已被國內外多家企業采購，應用氫燃料電池發動機系列已成功裝車，正常運行近10萬公里。當前，武漢喜馬拉雅Pt/C催化劑日產能力達到200g；催化劑粒徑2-3nm之間；電化學活性面積可達90m2/g；量產Pt/C 催化劑主要包括40wt%、50wt%、60wt%、70wt%幾種規格，具有高活性、高穩定性、低成本優勢。
中科科創專注于具有自主知識產權的高性能貴金屬基納米催化劑開發。依托于中科院上海高等研究院人才隊伍和技術優中科科創現在擁有兩大類燃料電池催化劑：鉑基類催化劑、鉑鎳碳類催化劑，已經實現了公斤級規模化制備。
在貴金屬催化劑全球市場領域，巴斯夫、莊信萬豐、賀利氏等企業依靠強競爭力及多樣化的貴金屬催化劑產品幾乎壟斷了全球高端貴金屬催化劑市場；國內公司主要有貴研鉑業、陜西瑞科、凱大催化、凱立新材以及中國石化催化劑等公司。而國內貴金屬回收市場同樣被外資所主導（莊信萬豐、賀利氏、田中貴金屬等），貴研鉑業是國內貴金屬回收業務的龍頭公司之一。
隨著全球高端科技競爭愈發激烈，鉑族金屬戰略價值日益凸顯。供應方來看，南非和俄羅斯目前都面臨許多供應問題，全球供應鏈穩定性受到威脅。需求也不斷擴大：隨著全球高端科技競爭愈發激烈，汽車、國防軍工、化工、醫藥、新材料、環保、糧食生產都能找到鉑族金屬的身影，戰略價值日益凸顯。
美國、俄羅斯、歐盟、日本等均已將鉑族金屬列入戰略儲備金屬。我國一直以來鉑原材料對海外依賴度高，因此擁有足夠的鉑族金屬儲備和穩定的供應來源是是我國一個迫在眉睫需要面對和解決的問題。
根據新思界產業研究中心的預測分析，到 2023 年中國貴金屬催化劑行業的規模將達到 205.6 億元，較 2018 年的 80.77 億元增長 155%。考慮到國家層面對新材料發展戰略定位的提升，隨著近兩年國內企業需加大，及在技術領域的研發力度加強，貴金屬催化劑行業研發投入、生產規模以及產品質量有了質的飛躍，貴金屬催化劑的國產替代空間不斷被打開。
回收前景廣闊
推動鉑族金屬回收再利用，對增強我國資源自給能力也具有極其重要的作用。鑒于我國鉑族金屬儲量低的現狀，現階段我國提升鉑族金屬自給率的主要方法也在于推進鉑族金屬回收，加大鉑族金屬二次回收政策扶持力度，給予相關企業稅收優惠。
目前我國鉑族金屬回收規模仍較小，以鉑金為例，2019-2021年，國內鉑金回收供給量僅不到 10 噸。遠低于主要發達國家，我國在貴金屬領域，尤其是鉑族金屬資源循環再利用方面仍存在較大的發展空間。我國的鉑回收現狀是鉑金的大部分工業用途都是工業用戶內部回收鉑金的閉環回收。而在過去二十年中，全球汽車、首飾和工業領域的回收通常占供應量的30%左右，因此，做好回收工作，其進步空間將在供應領域創造較大的回報。
不少企業也在積極研發非鉑或低鉑催化劑產品，力圖從技術上松開卡住其成本的大手。近年來，不少企業都積極蓄力技術研發，通過在碳載體上直接負載高活性鉑納米團簇的方法降低鉑使用量并提高發電特性，或者提高鉑金反應效率。
近期，香港科技大學（HKUST）的科學家們研發出了一種新的氫燃料電池。據稱，它不僅是迄今為止世界上最耐用的氫電池，而且更具有成本效益，為全球更廣泛地應用綠色能源鋪平了道路。該研究表明，原子分散的 Pt 和 Fe 單原子和 Pt-Fe 合金納米粒子組成的復合電催化劑。其Pt質量活性是燃料電池中商業 Pt/C 的 3.7 倍。更重要的是，陰極低負載量Pt催化劑（0.015?mgPtcm-2）顯示出出色的耐久性，100000 次循環后活性保持率為97%，并且在0.6?V電壓下運行超200 h沒有明顯的電流下降。
但其實早在2018年，布朗大學的科學家就研發出了一種新的催化劑，基于鉑和鈷合金制成的納米顆粒催化劑不僅比純鉑更便宜且效率更高，壽命更長，但是后續還沒有進行商業化落地。
